Проблема: наш котёл Vaillant Turbo Tec Pro встал в ошибку F75. Сигнализирует она о том, что котёл не смог зафиксировать выход на рабочее давление теплоносителя. Кажется, всё просто, но это далеко не так. Подозрение падает сразу на несколько деталей котла. Тем не менее, проблему удалось решить. Поэтому, делимся личным опытом.
Содержание
Проблема – Решение | Кратко
Проблема: котёл Vaillant Turbo Tec Pro 242/3-3 R2 остановился и выдал ошибку F.75. Сброс ошибки (долгое нажатие на клавишу с пламенем) перезапускает котёл. Но через какое-то время он снова уходит в ошибку. Иногда работает сутки, иногда перестаёт работать через несколько минут. Плавающая проблема, которую сложно отловить. Это плохо.
Решение: В нашем случае помогла замена конденсатора ёмкостью 2.5 мкФ на циркуляционном насосе. Причина – падение ёмкости конденсатора до 1.14 мкФ, что привело к некорректной работе насоса: он не мог создать нужное рабочее давление. После замены конденсатора ошибка F75 пропала. Дополнительно, циркуляционный насос перестал гудеть и стал работать ровнее.
Подробнее о проблеме
Началось всё с того, что на фильтре грубой очистки воды перед котлом сорвало колбу 10”. Ни с того, ни с сего. Просто однажды вечером нижнюю часть колбы с фильтром оторвало, и потоки воды хлынули на пол. Казалось бы, причём тут это.
На следующий день поменяли фильтр на новый, а заодно и немного подкачали систему, т.к. в контуре отопления со временем упало давление. Во время подкачки в контур из нового фильтра попало немного воздуха (это было слышно). Поскольку котёл оснащён системой автоматического удаления воздуха и с этой задачей всегда отлично справлялся, не придали этому значения. Закончили все дела и уехали из дома.

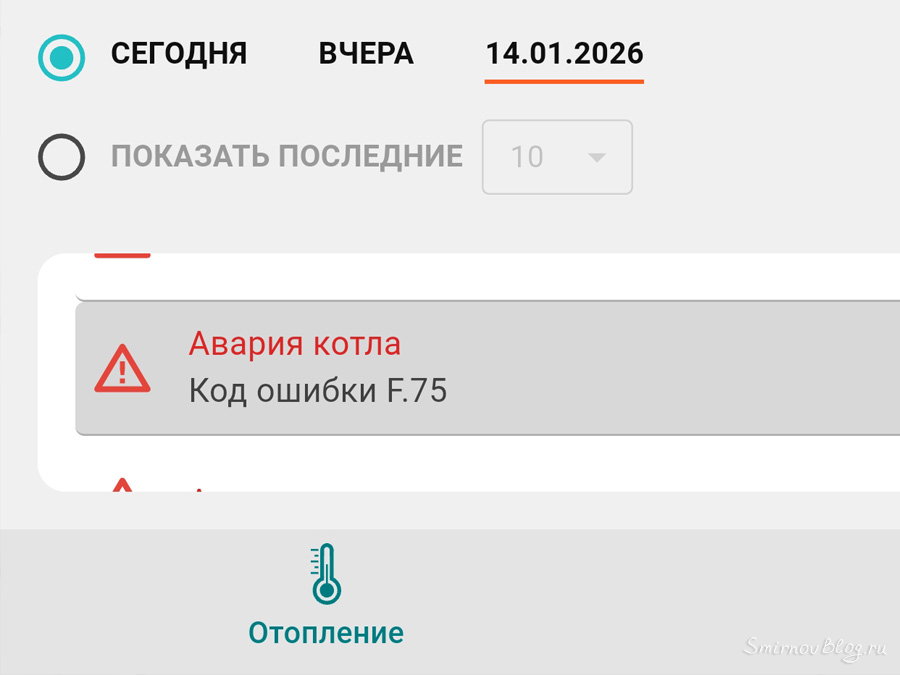

Как вдруг на смартфон приходит сообщение об аварии на котле. Код ошибки: F.75.
Работа отопительного контура остановлена, температура в доме начала падать. На улице приличный мороз. Начинаем искать информацию, в чём может быть проблема.
Документация к котлу Vaillant Turbo Tec Pro 242/3-3 сообщает — код F75 сигнализирует о том, что датчик давления воды не зафиксировал выход на рабочее давление отопительного контура.
Не дословно, но смысл в том, что при каждом запуске котёл сначала тестирует систему отопления: запускает циркуляционный насос, а датчик давления воды должен зафиксировать скачок давления. На тест отводится 20 секунд. Если в течение этого времени датчик не зафиксирует перепад давления, котёл не запустится и выдаст ошибку F.75. Поскольку считает, что давление в системе может оказаться недостаточным для корректной работы котла, что может привести к закипанию теплоносителя на теплообменнике и прочим проблемам.
Иными словами, ошибкой F75 котёл Vaillant сообщает лишь о факте того, что на датчике не был зафиксирован рост давления. А вот, в чём причина отсутствия скачка, какой именно узел котла вышел из строя, предстоит разобраться самостоятельно. В этом, как оказалось, основная проблема. На выяснение причин потратили более двух недель. Среди подозреваемых:
- Сам датчик давления воды. Он мог элементарно забиться и перестать корректно отображать давление.

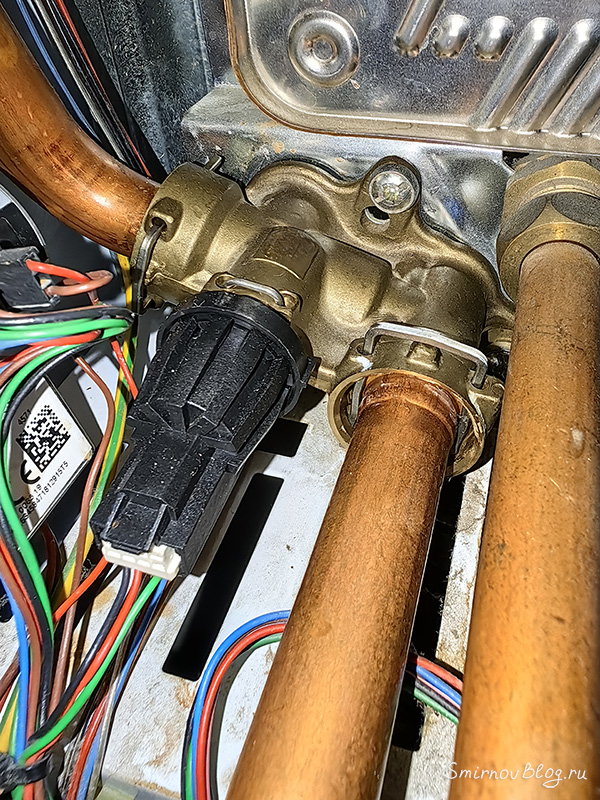

- Гидроблок, на котором этот датчик установлен. Точнее, даже не сам гидроблок, а фильтр в виде пластиковой сетки, установленный перед датчиком давления. Заросшая грязью или накипью сетка легко может мешать нормальному росту давления теплоносителя на датчике.
- Трёхходовый клапан. В клапане есть байпас. Если его шторка со временем заросла накипью и залипла в неправильном положении, то через неё может теряться часть давления. Правда, сразу несколько специалистов по газовым котлам сказали, что эта версия не выдерживает никакой критики. Тем не менее, в интернете в числе прочих причин трёхходовый клапан также значится.
- Расширительный бак. Каким образом неисправность расширительного бачка могла стать причиной возникновения ошибки Ф75 на тот момент не очень понимал. Но он также значился в списке возможных причин.
- Циркуляционный насос и целый спектр его возможных неисправностей. Грязь, накипь на крыльчатке может препятствовать нормальной работе насоса. Неисправность обмотки двигателя также может стать причиной того, что насос работает уже не в полную силу. Наконец, из строя может выйти конденсатор, благодаря которому насос стартует. Вот тут небольшая путаница. Чаще всего в интернете встречается такая версия: если сгорел конденсатор, то насос просто не сможет стартовать, будет гудеть, но вращаться не будет. В нашем случае насос вращался. Оказалось, это неполный перечень проблем, которые могут произойти с конденсатором. Например, он мог потерять ёмкость, но всё ещё продолжать работать. Впрочем, об этом чуть позже.
- Утечка в отопительном контуре. Однажды уже сталкивались с 75й ошибкой, когда в результате утечки теплоносителя на запорной арматуре радиатора (в нашем случае, шаровый кран) давление в системе упало и сравнялось с давлением воздуха в расширительном баке. Насос просто не смог повысить давление в системе, поскольку, по сути, всё давление терялось в воздухе, и котёл встал в ошибку. Но сейчас явно не тот случай.
Осложняло ситуацию то, что проблема плавающая. Котёл мог работать весь день, а потом выдавать ошибку раз в несколько часов, иногда минут. Но решать проблему надо, значит, будем решать, шаг за шагом исключая возможные неисправности. Решили идти от недорогого к дорогостоящему.
Решение проблемы
1. Начать решил с датчика давления. Тем более, как уверяли мастера из интернета, на 80% причиной всех проблем с ошибкой F75 на Ваилантах является именно он, ну или фильтр на гидроблоке.

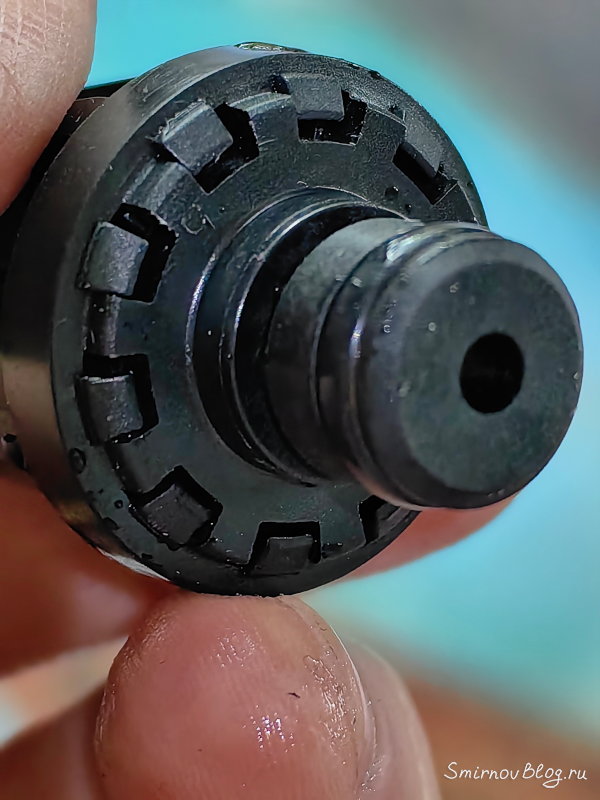

Перекрыл краны подачи воды и обратки, слил с котла воду. После чего снял с гидроблока датчик давления. Благо, крепится он всего одной скобой. Аккуратно, чтобы вода не попала на контакты, очистил датчик от скопившейся грязи (в основном песок, ржавчина, накипи не было).

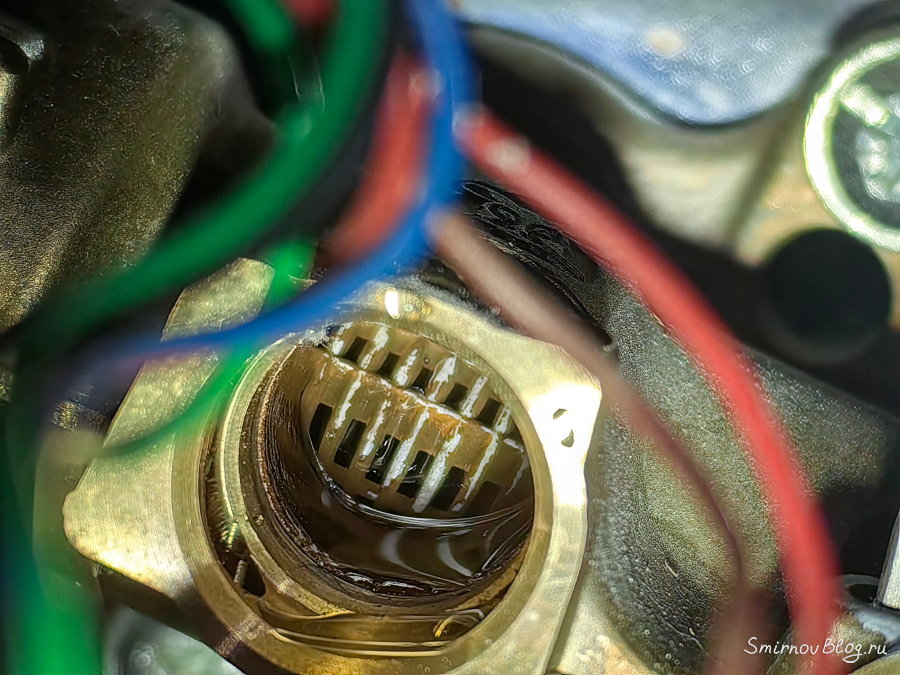

Заодно визуально оценил состояние фильтра в гидроблоке. Особых проблем не обнаружил.
Установил датчик на место. Заполнил систему теплоносителем до рабочего давления, запустил котёл.
Проработал он, в итоге, с 10 вечера до 4 утра. Проснулись от бодрящего холода в доме. Снова сбросил ошибку. В следующий раз котёл остановился в 9 утра.
Вывод: чистка датчика давления результата не дала.
2. Вызвал специалиста организации, в которой по договору обслуживаю газовое хозяйство. Мастер проверил работоспособность циркуляционного насоса, также снял датчик давления, открутил гидроблок, достал сетку фильтра, почистил её, промыл сам гидроблок. Предупредил, что фильтр легко поломать при извлечении из гидроблока, новый стоит несколько тысяч рублей.
Протестировал датчик давления и выявил проблему: снятый датчик, находящийся под нулевым давлением, показывает 0.5 атм. Вынес вердикт: начать ремонт стоит с замены датчика, поскольку, по личной статистике, именно его неисправность — наиболее вероятная причина 75-й ошибки на котлах Ваиллант.
3. Купил новый датчик, поставил его на котёл.
И, поскольку давление теплоносителя в системе снова пришлось понижать до минимального, заодно решил прокачать оба расширительных бака (на котле и резервный). Чтобы исключить и этот момент. К слову, расширительные баки правильно прокачивать именно при минимальном давлении теплоносителя. Оба бака прокачал до 1 атм. Затем наполнил систему теплоносителем до нужного давления, запустил котёл и…
Проблемы только усугубились.Теперь котёл нормально отрабатывал только один цикл, после чего каждый раз вставал в ошибку F.75. То есть, через каждые 5-10 минут. Поменял датчик на старый, та же история, после сброса ошибки котёл работает один цикл, второй раз не запускается и встаёт в ошибку. Снова ставлю новый датчик, но котлу лучше не становится. Итог — бессонная ночь, т.к. на улице мороз -15ºС, ошибку каждый раз приходилось скидывать вручную. По-другому котёл не запустить.
Получается, что ситуация резко ухудшилась после прокачки баков. Странно, ведь прокачивал баки строго по инструкции к котлу. Утром снова вызываю мастера из обслуживающей организации, объясняю ситуацию. Мастер ещё тщательнее проверяет циркуляционный насос, крыльчатку, меряет сопротивление на обмотке, никаких проблем не видит. Датчик новый, фильтр чистый. Собирает котёл, запускает – всё та же проблема.
Тогда он принимает решение исключить из системы резервный расширительный бак, просто стравив с него давление до нуля. К сожалению, отсечного крана на нём не было. И, о чудо, котёл начал работать без ошибок!
Работал он верой и правдой, аж несколько дней и ночей. Пока не решил я снова прокачать резервный бак. Ведь раньше котёл с ним работал нормально. Тем более, что он нужен на случай внезапного выхода из строя основного бака на котле. Прокачал, и котёл остановился. Снова ошибка F75.
Серией прокачек протестировал расширительный бак, выяснил, что воздух перестал задерживаться в воздушной камере и моментально уходит в отопительный контур. Похоже, что мембране настал конец. Но этому хотя бы есть какое-то разумное объяснение, пахал он аж с 2006 года.
4. Заменил неисправный расширительный бак на новый. Заодно поставил отсечной и сливной краны для того, чтобы бачок можно было быстро отсечь от системы и прокачать, не спуская давление со всей системы и котла. Нет худа без добра.
А котёл, после введения нового расширительного бака в строй, снова начал уходить в 75-ю ошибку. Перекрываю отсечной кран (т.е. исключаю бак из системы) – котёл работает без ошибок. Стоит подключить резервный бак, через несколько часов котлу снова становится плохо. Но некоторый прогресс явно налицо, теперь система отопления встаёт в ошибку хотя бы не каждые пять-десять минут, как раньше.

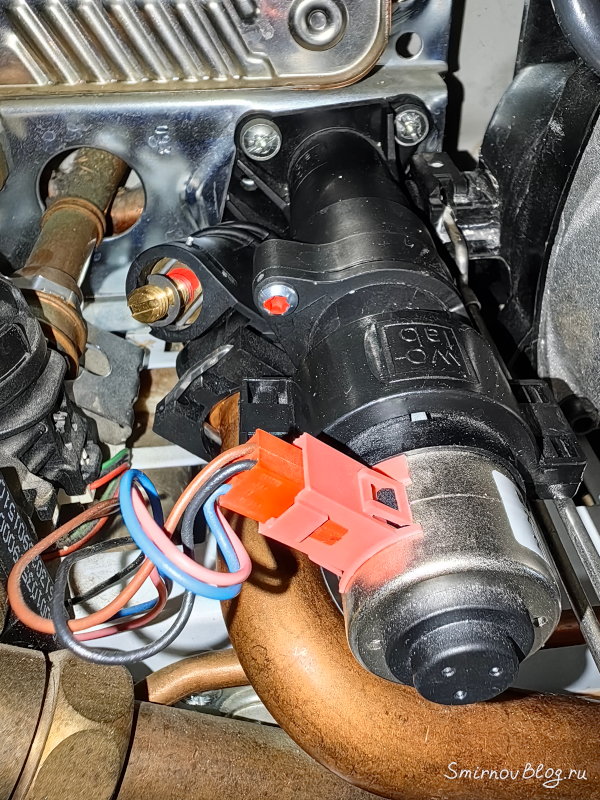

5. Трёхходовый клапан? В прошлом году я его уже менял на новый. Вряд ли он мог так быстро зарасти накипью. Тем более, мастер очень уверенно подверг эту версию сомнениям. Пока эту дорогостоящую замену поставил в конец очереди.
6. Размышлял (а что в такой ситуации оставалось делать). Непонятно, почему раньше циркуляционному насосу удавалось создать нужное давление при двух расширительных баках, а теперь нет. Может быть, дело в самом насосе? Тем более, в последнее время он стал более шумным, издавал низкочастотный гул. Несильно, но гудел.
Поискал новый циркуляционный насос. Стоит он недёшево, мягко говоря – четверть стоимости нового газового котла. Аналоги найти не смог. Начал искать варианты на разборах. Вместо насоса нашёл форум, где зацепила взгляд едкая фраза, кинутая в чей-то адрес: «Пф, прежде чем тратить деньги на новый насос, в своём конденсатор проверь». И спор, как продолжение, в котором одни утверждали, что конденсатор стартовый и нужен только для того, чтобы запустить насос, другие настаивали на том, что конкретно в данном насосе конденсатор рабочий — то есть, не только запускает насос, но и участвует в его работе.

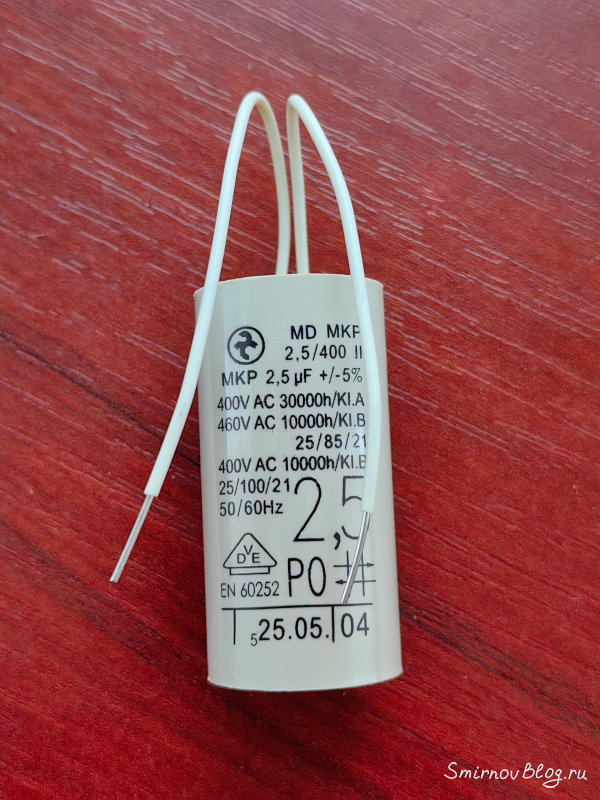

6. Купил новый конденсатор 2.5 мкФ. Нашёл его на маркетплейсе. Отзывы к товару, все, как один: «Поменял конденсатор — избавился от ошибки F75 на газовом котле», «Насос стал тише работать», «Пропала ошибка Ф75 на Ваиллант», «Не думал, что проблема 75й ошибки так просто решается», «долго не мог понять, в чём проблема, а ларчик так просто открывался» и т.д. Цена вопроса — около 500 рублей (2026 г.)

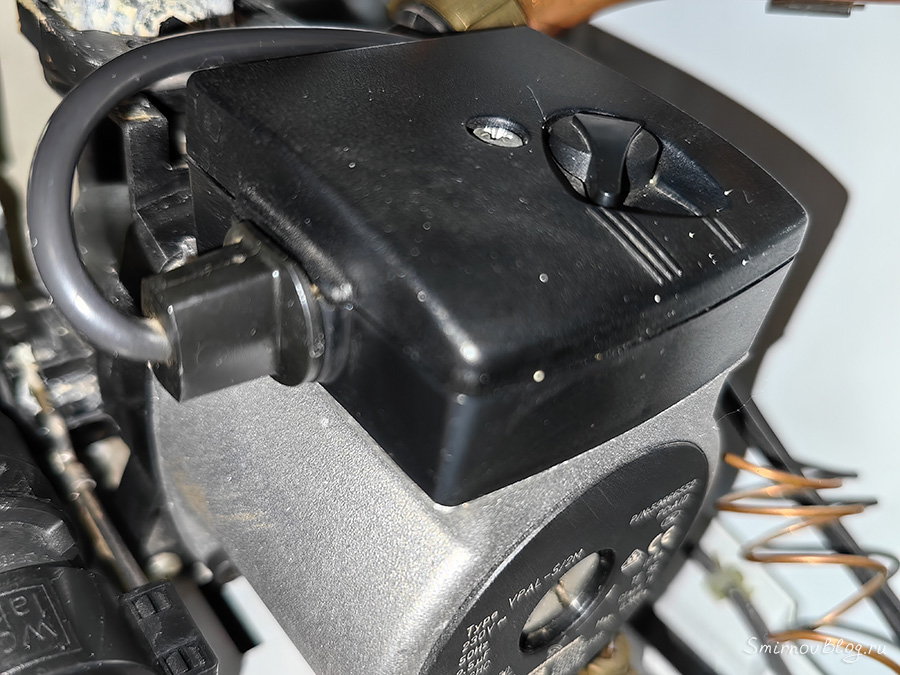

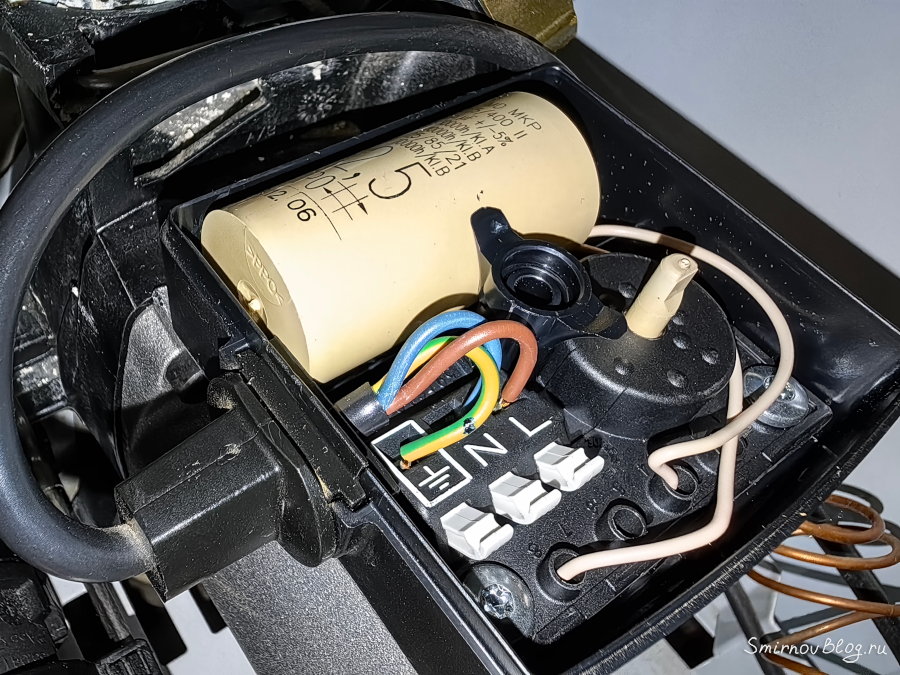

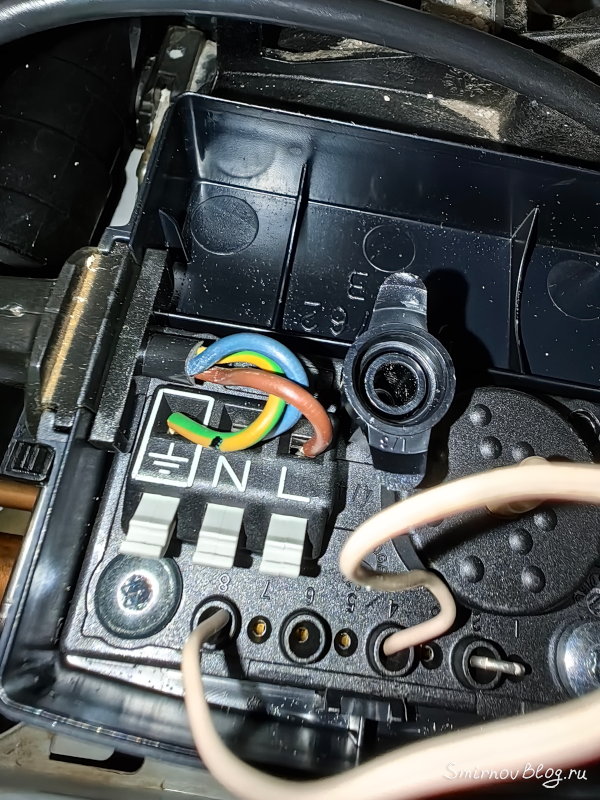

Проблемы начались, когда собрался менять конденсатор. Открутил крышку блока управления насосом (один винт):
Контакты конденсатора вставлены в клеммы так, что вытащить их без специального съёмника, не сломав зажимы, не получится.
Как выглядит эта система, хорошо показано в этом видео: Посмотреть. Там же автор рассказывает, как можно вытащить конденсатор. Но я, честно говоря, побоялся действовать таким способом. Менять конденсатор пришлось бы в ограниченном пространстве. Страшно сломать клеммы, либо не вставить новый конденсатор на прежнее место.
Нашел изолированные винтовые зажимы, которые влезут в ограниченное пространство под крышкой насоса + подходят для зажима проводов того сечения, что у конденсатора. Продаются они в строительных магазинах в отделе «Электрика». Семь раз отмерил, убедившись, что точно влезут.
Запомнил, как был подсоединён старый конденсатор, новый нужно будет подсоединить так же – это важно!

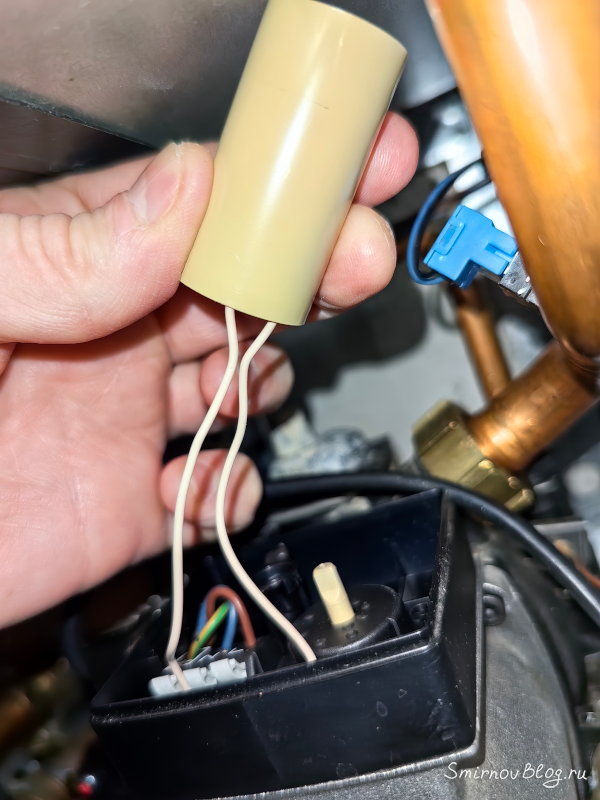

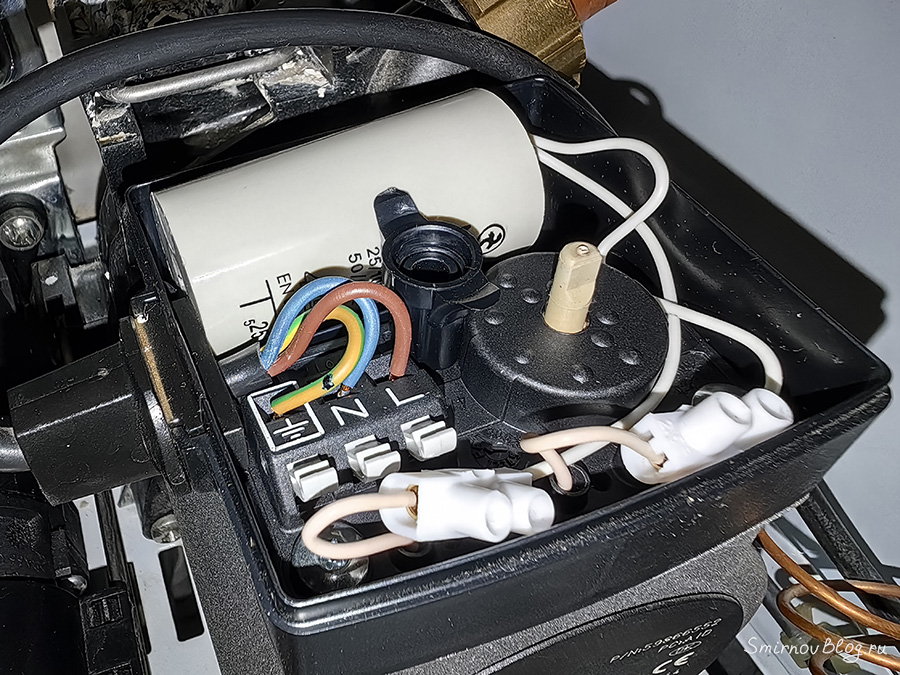

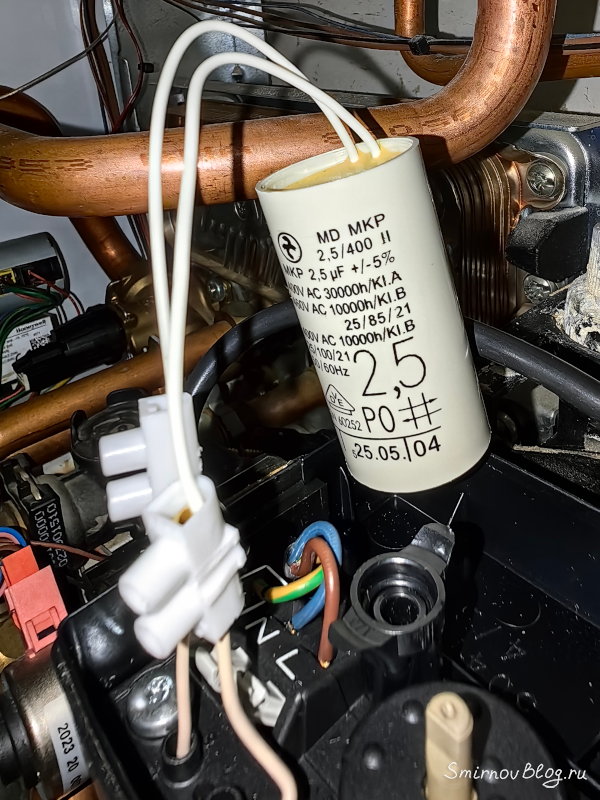

Перекусил провода старого конденсатора так, чтобы от насоса оставался хороший запас. И соединил их с новым конденсатором при помощи винтовых зажимов.

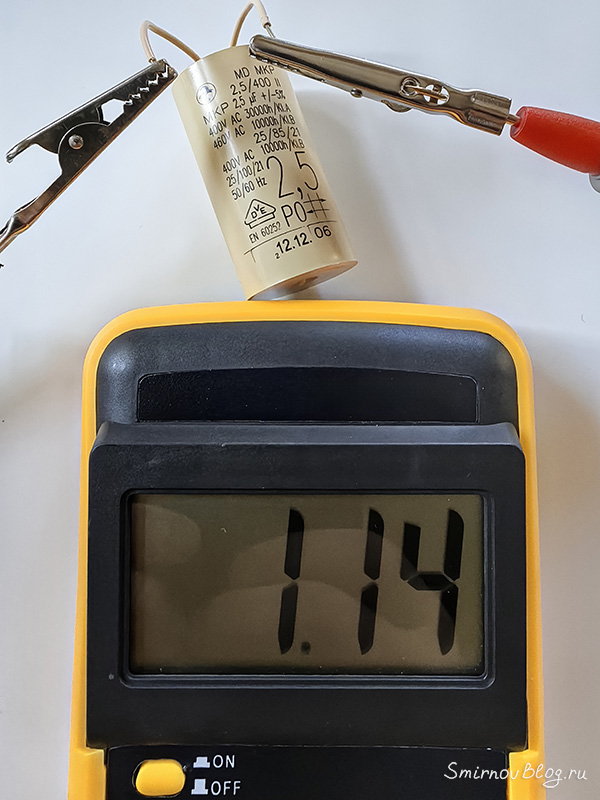

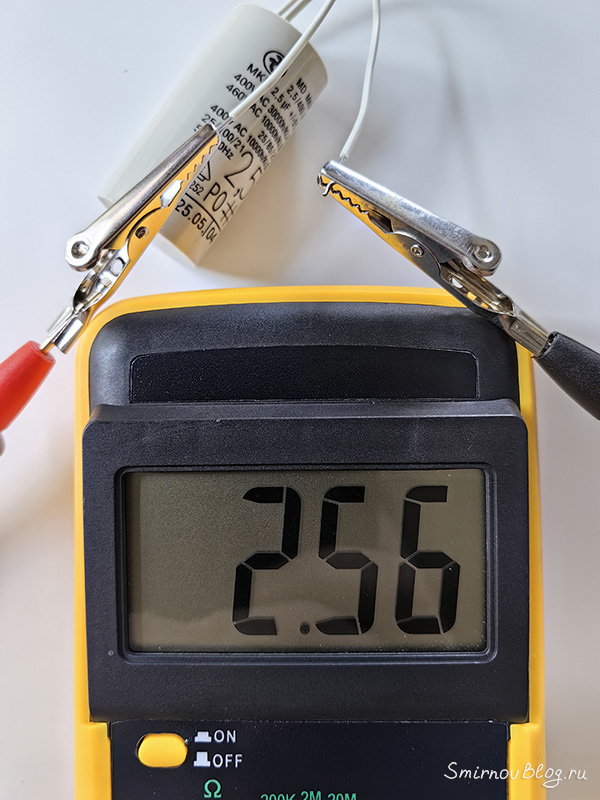

В процессе замены замерил мультиметром ёмкости обоих конденсаторов. На новом: 2.56 мкФ, старый просел до 1.14 мкФ — более, чем в 2 раза.
Такая просадка ёмкости, очевидно, и стала причиной всех бед. С неисправным конденсатором циркуляционный насос работал некорректно, не мог выйти на полную мощность, вдобавок, сильно гудел. После замены конденсатора, насос стал работать настолько тихо, что теперь нужно стоять рядом с котлом, чтобы хоть что-то услышать.
Итог: ошибка F.75 пропала, газовый котёл стал работать тише и меньше тактовать.
Выводы
К счастью, конкретно в нашем случае окончательно проблему ошибки F.75 решила простая замена конденсатора на циркуляционном насосе. Цена вопроса такого ремонта — примерно 500 рублей за конденсатор и копеечные винтовые зажимы.
Но, если взглянуть на проблему чуть шире, то, как подсказывает логика, к ошибке привела целая череда событий:
- Постепенно умирающий датчик давления, даже при нулевом давлении фиксировавший неверные значения 0.5 атм.
- Неисправный расширительный бак. Получается, во время прокачки воздух не задерживался в воздушной камере бака, а через порванную мембрану уходил в тепловой контур.
- Насос, из-за неисправного конденсатора работавший не в полную силу, пытался повысить давление, проваливался в воздух. Не сумев это сделать, отправлял котёл в ошибку. В результате, он останавливался, не успевая развоздушить систему. И так по кругу.
В итоге, все события сошлись в одной точке и случилось то, что случилось.
